Модульный матричный коммутатор VM3200 предлагает расширенный доступ и управление в режиме реального времени, несколькими локальными и удаленными AV-устройствами ввода и дисплеями, реализованными в едином корпусе. VM3200 позволяет пользователям независимо переключать и направлять видео и / или аудио материалы непосредственно на различные мониторы, дисплеи, проекторы и / или динамики с помощью кнопок на передней панели. Встроенный скейлер (функция маштабирования) преобразовывает видеоформат, чтобы обеспечить плавное переключение в реальном времени. С помощью расположенного на передней панели ЖК-экрана можно выполнить быстрый просмотр активных подключений к портам коммутатора. Также есть возможность выбора режима EDID, обеспечивающего наилучшее разрешение для разных мониторов.

Модульный матричный коммутатор VM3200 легко расширяется и вмещает линейку плат ввода-вывода ATEN с возможностью замены без отключения питания. Оснащенный автоматическим преобразованием сигнала, он позволяет использовать различные комбинации цифровых и аналоговых видео-интерфейсов, включая HDBaseT (VM7514 / VM8514), HDMI (VM7804 / VM8804), DVI (VM7604 / VM8604), 3G-SDI (VM7404) и VGA (VM7104). Гибкость и расширяемость делают его идеальным для крупномасштабных аудио / видео применений, таких как вещательные станции, диспетчерские пункты управления дорожным движением и транспортом, центры аварийного обслуживания и другие применения, требующие настраиваемой высокоскоростной маршрутизации аудио и видео сигнала.

Комплектация
•    1x модульный матричный коммутатор VM3200
•    1x кабель питания
•    1x блок разъемов терминального подсоединения
•    1x пользовательское руководство

Плата ввода

8 x слотов

Плата вывода

8 x слотов

Видеовход

Интерфейсы

В зависимости от установленной платы ввода/вывода

Макс. скорость передачи данных

15.2 Гбит/с (3,8 Гбит/с на каждую полосу)

Аудио

Вход

В зависимости от установленной платы ввода

Выход

В зависимости от установленной платы вывода

Управление

RS-232

Разъем: 1 x гнездо DB-9 (черного цвета)
Конфигурации контактов последовательного управления:
Контакт 2 = Tx, Контакт 3 = Rx, Контакт 5 = Земля
Скорость (бит/с) и протокол:
Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет

RS-485/RS-422

Разъем: 1 x 5-полюсной разъем с невыпадающими винтами

Ethernet

Разъем: 1 x гнездо RJ-45

Параметры EDID

Режимы EDID: Default / Port1 / Remix / Customized (поддержка мастера установки EDID)

Разъемы

Питание

1 x гнездо переменного тока с 3 штырьками

Питание

Номинальная входная мощность

100 - 240 В переменного тока; 50-60 Гц; 1,0 A

Энергопотребление

AC110V:800W:239BTU
AC220V:800W:236BTU

Температура и влажность

Рабочая температура

0 - 40°C

Температура хранения

-20 - 60°C

Влажность

0 - 80% рт. ст. без образования конденсата

Физические свойства

Корпус

Металлический

Масса

18.20 kg ( 40.09 lb )

Размеры (Д х Ш х В)

48.20 x 47.19 x 39.90 cm
(18.98 x 18.58 x 15.71 in.)

Картонная упаковка

1 pc

Примечание

Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

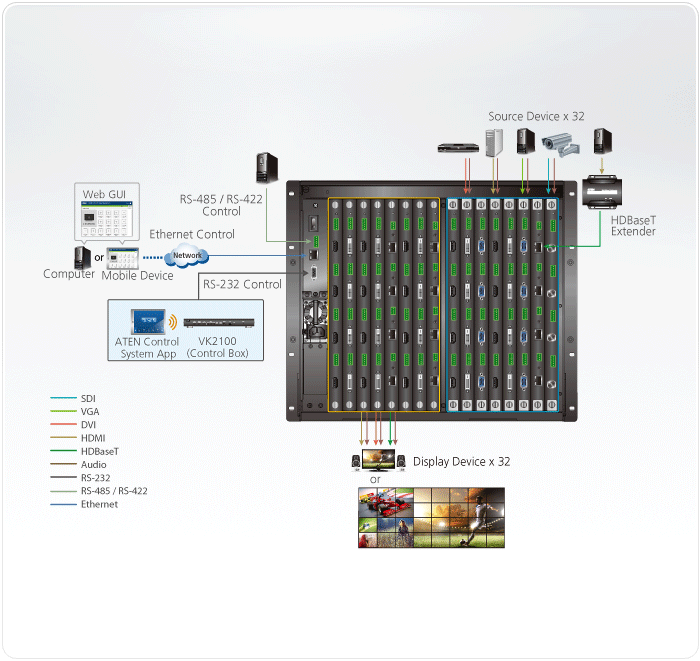

Соединяет любые 32 источника сигнала с любыми 32 устройствами отображения, в сочетании с модульными матричными решениями компании ATEN

Поддерживает разрешения 4K - до UHD (3840 x 2160) и DCI (4096 x 2160) с частотой обновления 30 Гц (4: 4: 4) и 60 Гц (4: 2: 0)

Поддержка Scaler - функция масштабирования видео для преобразования входных разрешений в оптимальное разрешение экрана.

Технология Seamless Switch ™ - обеспечивает переключение с задержкой с точностью до нуля секунд для непрерывных видеопотоков, переключения в реальном времени и стабильную передачу сигнала *

Функция создания видеостены - позволяет создавать собственные макеты видеостен через интуитивно понятный веб-интерфейс

Функция Live Streaming - поддерживает прямую трансляцию из одного источника через веб-интерфейс для удобства определения качества вывода на дисплей.

Предварительный просмотр содержимого и макета - отображает эскизы исходных медиафайлов в веб-интерфейсе, упрощая настройку профиля.

Поддержка EDID Expert ™ - выбирает оптимальные настройки EDID для плавного переключения, высококачественного отображения и использования наилучшего разрешения на разных экранах.

Поддержка звука - аудиосигнал может быть извлечен из HDMI-потока, а стереозвук может быть встроен (при использовании плат VM7804/VM8804)

Планирование на основе календаря - позволяет воспроизводить профиль на основе предварительно установленного расписания, синхронизированного с RTC.

Несколько методов управления - управление системой с помощью кнопок на передней панели, последовательное управление через RS-232/RS-485/RS-422 и Ethernet соединений (веб-интерфейс / Telnet)

Гибкий и быстрый просмотр и управление с помощью приложения ATEN Video Matrix Control App

Наличие вентиляторов и модулей питания с возможностью «горячего» подключения для более высокой надежности системы и простоты ее обслуживания

Гибкая расширяемость системы, с помощью устанавливаемых без инструмента плат ввода/вывода, с возможностью «горячей» замены

Дополнительный резервный источник питания - обеспечивает более высокую надежность для критически важных приложений

Поддержка шины Consumer Electronics Control (CEC), при использовании плат VM7804/VM8804

Поддержка функций HDMI (3D, Deep Color) (VM7804/VM8804); совместимость с HDCP 1.4

Защита от электростатического разряда для HDMI

Возможность обновления микропрограммы

Легкость конструкции, обеспечивающаяся применением алюминиевой рамы

Возможность монтажа в стойку (высота 9U)

*Примечание: при использовании технологии Seamless Switch недоступны функции 3D, Deep Color и чересстрочные (interlace) разрешения (такие как 1080i). Для использования указанных режимов необходимо отключить технологию Seamless Switch.
