• 1x матричный коммутатор-масштабатор HDMI 16x16
• 1x кабель питания
• 1x комплект для монтажа в стойку
• 1x руководство пользователя
Видеовход | |
Интерфейсы |
16 x гнезд HDMI тип А (черного цвета) |
Импеданс |
100 Ω |
Макс. расстояние |
до 5 м |
Видеовыход | |
Интерфейсы |
16 x гнезд HDMI тип А (черного цвета)
|
Импеданс |
100 Ω |
Макс. расстояние |
до 15 м |
Видео | |
Макс. скорость передачи данных |
6,75 Гбит/с (2,25 Гбит/с на каждую полосу) |
Макс. частота пикселизации |
225 МГц |
Соответствие |
HDMI (3D, Deep Color)
|
Макс. разрешение |
до 1080p |
Аудио | |
Выход |
1 x миниатюрное гнездо стерео (зеленого цвета) |
Управление | |
RS-232 |
Разъем: 1 x гнездо DB-9 (черного цвета)
|
Ethernet |
1 x гнездо RJ-45 |
Параметры EDID |
Режимы EDID: Default / Port1 / Remix / Customized (поддержка мастера установки EDID) |
Переключатели | |
Питание |
1 x переключатель |
Разъемы | |
Питание |
1 x гнездо переменного тока с 3 штырьками |
Питание | |
Номинальная входная мощность |
100 - 240 В переменного тока; 50-60 Гц; 1,0 A |
Энергопотребление |
AC110V:124.5W:584BTU
|
Температура и влажность | |
Рабочая температура |
0-40°C |
Температура хранения |
-20 - 60°C |
Влажность |
0 - 80% рт. ст. без образования конденсата |
Физические свойства | |
Корпус |
Металлический |
Масса |
7.86 kg ( 17.31 lb ) |
Размеры (Д х Ш х В) |
43.24 x 38.18 x 8.80 cm
|
Картонная упаковка |
1 шт. |
Примечание |
Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ). |

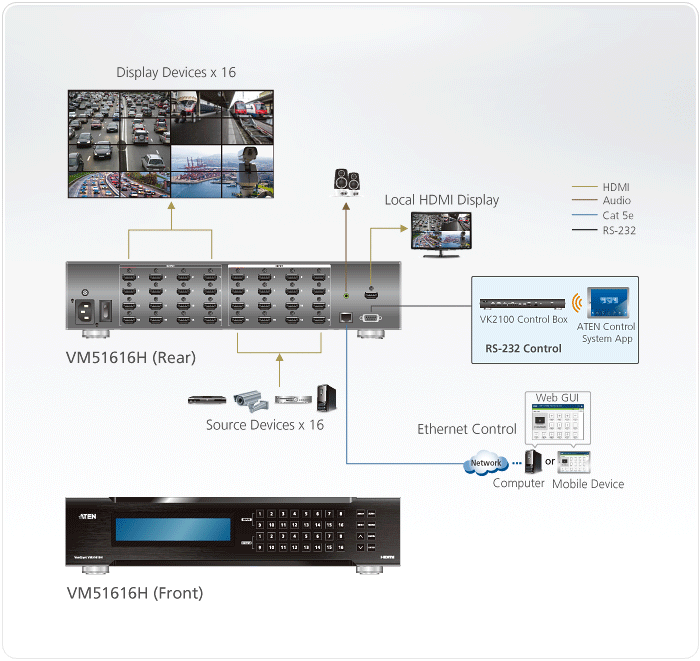

Соединяет 16 HDMI-источников с 16 HDMI-дисплеями
Несколько методов управления - управление системой с помощью кнопок на передней панели, последовательное управление через RS-232 и Ethernet соединений (веб-интерфейс / Telnet)
Гибкий и быстрый просмотр и управление с помощью приложения ATEN Video Matrix Control App
Поддержка Scaler - функция масштабирования видео для преобразования входных разрешений в оптимальное разрешение экрана.
Технология Seamless Switch ™ - обеспечивает переключение с задержкой с точностью до нуля секунд для непрерывных видеопотоков, переключения в реальном времени и стабильную передачу сигнала *
Функция создания видеостены - позволяет создавать собственные макеты видеостен через интуитивно понятный веб-интерфейс*
Поддержка EDID Expert ™ - выбирает оптимальные настройки EDID для плавного переключения, высококачественного отображения и использования наилучшего разрешения на разных экранах.
Поддержка FrameSync – функции предотвращающей перерывы изображения, синхронизируя частоту кадров после масштабирования с частотой кадров входного сигнала
Превосходное качество видео - поддержка разрешений HDTV 480p, 720p, 1080i и 1080p (1920 x 1080)
Поддержка функций HDMI (3D, Deep color); совместимость с HDCP 1.4
Поддержка Consumer Electronics Control (CEC)
Наличие локального HDMI-выхода – позволяет выполнить предварительный просмотр 16 видеоисточников
Поддержка звука; стереозвук может быть извлечен из HDMI-потока
Поддержкау звука Dolby True HD и DTS HD Master
Защита от ESD для HDMI
Возможность установки в стойку (высота 2U)
